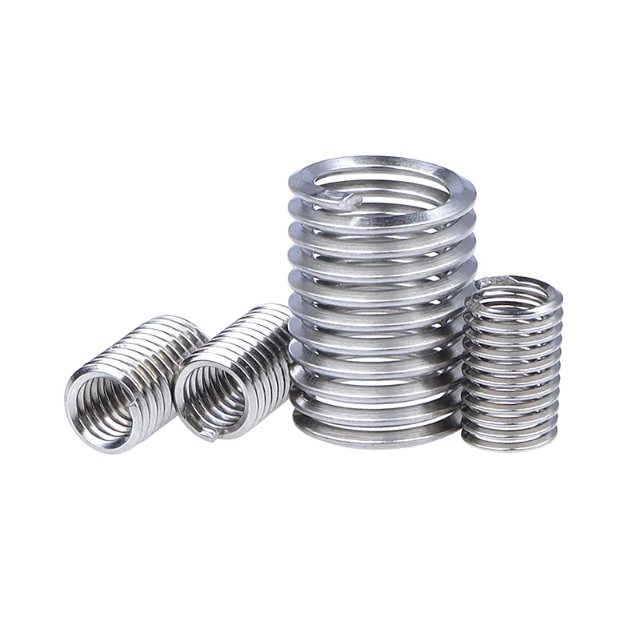

A вставка из проволочной нити представляет собой спирально навитое крепежное устройство, изготовленное из высокопрочной проволоки из нержавеющей стали (обычно типа 304 или 316) с ромбовидным поперечным сечением. Его вставляют в предварительно нарезанное отверстие для создания постоянной износостойкой внутренней резьбы, прочность которой превышает прочность большинства исходных материалов. Пружинная конструкция вставки позволяет ей равномерно распределять нагрузки по всей длине резьбы, превращая сдвиговую нагрузку в радиальное «кольцевое напряжение», обеспечивая превосходную целостность соединения.
Первоначально разработанные для аэрокосмической и автомобильной промышленности, вставки с проволочной резьбой выполняют две основные функции: восстановление поврежденной или сорванной резьбы и армирующие нити в мягких материалах такие как алюминий, магний и композиты. Готовая поверхность (8-16 микродюймов) исключительно гладкая, практически исключает эрозию резьбы, вызванную трением, и обеспечивает устойчивость к коррозии.
Основные типы вставок с проволочной резьбой
Вставки с проволочной резьбой подразделяются на категории в зависимости от механизма фиксации и способа установки. Четыре основных типа:
Свободно вращающиеся (стандартные) пластины
Это наиболее распространенный тип — по сути, винтовые пружины, которые создают внутреннюю резьбу, соответствующую размеру болта. Они обеспечивают гладкую, свободно вращающуюся резьбу без каких-либо фиксаторов. Лучше всего для: Применение общего назначения, где требуется частая сборка/разборка и вибрация минимальна.
Вставки с винтовым креплением
Эти вставки оснащены одной или несколькими многоугольными витками захвата, которые оказывают радиальное давление на наружную резьбу, создавая преобладающий крутящий момент для предотвращения ослабления из-за вибрации или удара. Они устраняют необходимость в дополнительных фиксирующих механизмах, таких как стопорные шайбы или резьбовые соединения. Лучше всего для: Среды с высокой вибрацией, такие как двигатели, оборудование и аэрокосмическая промышленность.
Вставки с хвостовиком
Оригинальная конструкция с небольшим выступом (ручкой для установки) на одном конце катушки. Хвостовик соединяется с установочным инструментом, и после установки его необходимо отломить. Преимущества: Низкая стоимость, проверенная надежность. Недостатки: Риск попадания посторонних предметов (FOD) из-за сломанного хвостовика, требующий извлечения из глухих отверстий.
Беспутные вставки
Современная инновация: на обоих концах вместо хвостовика имеются насечки. Эти вставки можно устанавливать и снимать, не отламывая детали, что полностью исключает риск ППП. Преимущества: Многоразовое использование, более быстрая установка, не требуется извлечение хвостовика, идеально подходит для критически важных применений в аэрокосмической отрасли и чистых помещениях. Доступно в: Конфигурации как со свободным ходом, так и с винтовым креплением.
| Тип | Функция блокировки | Установка | Риск ППП | Лучшее приложение |
|---|---|---|---|---|
| Свободный ход | Нет | Беспутный или Tangless | Низкий-средний | Генеральная ассамблея |
| Винтовой замок | Радиальные катушки захвата | Беспутный или Tangless | Низкий-средний | Среды с высокой вибрацией |
| Затянутый | Варьируется | Требуется отлом хвостовика | Средне-высокий | Приложения, чувствительные к затратам |
| Tangless | Варьируется | Разрыв не требуется | Нет | Аэрокосмическая промышленность, критические системы |
Как выбрать подходящую модель
Выбор правильной вставки с проволочной резьбой требует учета четырех ключевых параметров:
Размер и шаг резьбы
Подберите вставку в соответствии со спецификациями вашего болта (метрическая: M2–M39; дюймовая: UNC/UNF #2 до 1/2 дюйма и больше). Вставка должна соответствовать как номинальному диаметру, так и шагу резьбы (крупному или мелкому) крепежного изделия.
Длина вставки
Длина пластины указывается кратной диаметру резьбы (D):
- 1.0Д: Минимальное вмешательство, подходит для ограниченного пространства
- 1,5Д: Стандартная длина для большинства применений
- 2,0Д–3,0Д: Максимальная прочность для высоких нагрузок или критических применений
Выбор материала
Стандартные вставки изготавливаются из нержавеющая сталь 304 (AISI 304, закаленный до предела прочности на разрыв 200 000 фунтов на квадратный дюйм). Для специализированных приложений:
- нержавеющая сталь 316: Повышенная коррозионная стойкость для морской/химической среды.
- Инконель Х-750: Высокотемпературные применения (до 550°C/1022°F)
- Фосфористая бронза: Области применения, требующие пониженной стойкости к истиранию или искрообразованию
Обработка поверхности
Дополнительные покрытия повышают производительность в определенных условиях:
- Сухая пленочная смазка (MolyLube): Снижает трение в приложениях с высоким крутящим моментом, устойчивость к высоким температурам.
- Покрытие кадмием или никелем: Превосходная коррозионная стойкость, предотвращает истирание во время установки.
- Серебряное покрытие: Применение при экстремальных температурах, уменьшает истирание резьбы
Необходимые инструменты для установки
Для полной установки вставки с проволочной резьбой требуются следующие специальные инструменты:
| Инструмент | Функция | Примечания к спецификациям |
|---|---|---|
| STI (Вставка с винтовой резьбой) Метчик | Создает внутреннюю резьбу для вставки | Больший диаметр шага, чем у стандартного метчика; должен точно соответствовать размеру пластины |
| Сверло для колонкового отверстия | Просверливает пилотное отверстие перед нарезанием резьбы | Диаметр зависит от размера пластины; никакие допуски не допускаются |
| Инструмент вставки (предварительная намотка) | Ветры вставляются в резьбовое отверстие | Ручной, электрический или пневматический; типы невыпадающих или невыпадающих оправок |
| Инструмент для разрыва Тан | Убирает запах после установки | Пробойник и молоток (200 г) для небольших размеров; специализированные инструменты для отламывания больших |
| Зенковка | Создает заходную фаску | Глубина ≤ 0,4 × шаг; предотвращает пересечение резьбы вставки |
| Манометр резьбовой заглушки | Проверяет точность готовой резьбы | Датчик «годен/не годен» для контроля качества |
| Инструмент для извлечения | Удаляет поврежденные вставки | Требуется для сценариев ремонта или замены. |
Варианты электроинструмента: Для крупносерийного производства пневматические или электрические монтажные инструменты обеспечивают постоянную глубину установки благодаря регулируемым пределам глубины и функциям автореверса.
Правильная процедура установки
Правильная установка требует точного пятиступенчатая последовательность . Отклонения от этой процедуры являются основной причиной отказа вставки.
Шаг 1: Бурение
Используя указанное сверло STI, просверлите отверстие нужного диаметра и глубины. Критические требования: Глубина сверления должна превышать глубину установки вставки не менее чем на 1-2 витка резьбы; отверстие не должно быть конусным; стружка должна быть полностью удалена, что особенно важно для глухих отверстий.
Шаг 2: Зенковка
Примените зенковку ко входу отверстия, чтобы предотвратить пересечение резьбы и обеспечить вход вставки. Максимальная глубина зенковки: 0,4 × шаг. Чрезмерное зенковка ухудшает фиксацию пластины.
Шаг 3: Постукивание (STI Tap)
Нарезайте резьбу с помощью специального метчика STI, который создает больший шаг резьбы, чем стандартные метчики, чтобы соответствовать внешнему диаметру пластины. Для сквозных отверстий глубина резьбы должна превышать длину пластины. Для глухих отверстий используйте контролируемую силу, чтобы предотвратить поломку метчика. Тщательно очистите резьбу с помощью сжатого воздуха (радиальные сопла для глухих отверстий) перед установкой вставки.
Шаг 4: Вставьте установку
Установите вставку на установочный инструмент, зацепив хвостовик (для вставок с хвостовиком) или приводные пазы (для вставок с хвостовиком). Поверните инструмент, чтобы вставить вставку в резьбовое отверстие. Остановитесь, когда вставка окажется на 0,25–0,75 нити ниже поверхности. Избегайте приложения чрезмерного осевого усилия, которое может привести к «пересечению резьбы» или повреждению пластины.
Шаг 5. Удаление хвостовика (только пластины с хвостовиком)
Для сквозных отверстий: расположите инструмент для разрушения хвостовика (пробойник) над хвостовиком и ударьте по другому концу инструмента 200 г молоток срезать хвостовик. Для глухих отверстий: используйте длинногубцы или инструменты для извлечения, чтобы извлечь сломанный хвостовик. С помощью щупа для резьбовых пробок проверьте, что готовая резьба соответствует спецификации (обычно допуск ISO 2/6H).
Совместимые материалы
Вставки с проволочной резьбой совместимы практически со всеми конструкционными материалами, особенно при работе с более мягкими материалами.
Мягкие металлы (основные области применения)
- Алюминиевые сплавы: Наиболее распространенное применение; предотвращает содрание резьбы в литом и кованом алюминии
- Магниевые сплавы: Необходим для легких компонентов аэрокосмической и автомобильной промышленности.
- Медь и бронза: Обеспечивает износостойкость при обработке мягких цветных металлов.
- Титан: Совместим, но часто используется для ремонта резьбы, а не для первичного армирования.
Черные металлы
Хотя пластины реже используются в стали (которая имеет достаточную прочность резьбы), вставки используются в чугун и ковкий чугун для износостойкости и в сталь приложения, требующие частой сборки/разборки для предотвращения износа резьбы.
Неметаллические материалы
Эффективен в термопласты, реактопласты и композиты (углеродное волокно, стекловолокно), где прямая резьба легко срывается. Радиальное давление вставки создает механическое запирание без концентрации напряжений, вызывающих растрескивание хрупких материалов.
Рекомендации по твердости материала: Пластины наиболее полезны, когда твердость исходного материала ниже 30 HRC (Роквелл С) . В более твердых материалах вставки обеспечивают стойкость к коррозии и продление срока службы резьбы, а не повышение прочности.
Обращение с перетяжкой и поломкой
Сбои при установке требуют систематического исправления для восстановления целостности резьбы.
Удаление перетянутой вставки
Если вставка перетянута или неправильно установлена, используйте специальный инструмент для извлечения . Вставьте наконечник инструмента во вставную катушку, плотно прижмите и поверните против часовой стрелки чтобы вынуть вставку. В сложных случаях нанесите проникающее масло и дайте ему впитаться перед попытками извлечения.
Удаление сломанной вставки
Если вставка сломалась во время установки:
- Высверлите сломанную вставку с помощью сверла. немного меньше размера метчика STI чтобы не повредить родительские потоки
- Используйте съемник для крана или простой инструмент, чтобы удалить оставшиеся фрагменты катушки.
- Осмотрите резьбовое отверстие на наличие повреждений; Если резьба повреждена, рассверлите пластину до следующего большего размера или используйте для ремонта цельную втулку (Keensert).
Меры профилактики
Чтобы не допустить перетягивания:
- Используйте монтажные инструменты с ограничением крутящего момента или динамометрические ключи с заданным моментом.
- Прекратите установку, когда вставка 0,25–0,75 нити под поверхностью — никогда не смыкать и не высовывать
- Перед установкой убедитесь, что глубина крана достаточна; недостаточная глубина приводит к «дну» и искажению катушки.
- Используйте правильную смазку во время нарезания резьбы, чтобы предотвратить истирание, которое может привести к заклиниванию пластины.
Часто задаваемые вопросы
Можно ли повторно использовать вставки с проволочной резьбой?
Бесполезные вставки можно снимать и использовать повторно несколько раз. без повреждений. Вставки с хвостовиком технически можно снять, но обрыв хвостовика делает повторное использование непрактичным. Для применений, требующих частого технического обслуживания, с самого начала выбирайте вставки без заплетения.
Насколько прочнее резьбовое отверстие со вставкой?
Правильно установленная вставка с проволочной резьбой обеспечивает резьбу, которая На 20 % прочнее, чем исходная резьба из исходного материала. при растяжении и значительно превосходит при сдвиге. Распределение нагрузки по всей длине пластины по сравнению с концентрацией на первых 2-3 витках стандартной резьбы обеспечивает основное преимущество в прочности.
Влияют ли вставки на характеристики крутящего момента болтов?
Для вставок с винтовой фиксацией требуются более высокий момент установки (обычно 1,5–2× стандарт) из-за преобладающего крутящего момента от катушек захвата. Для свободно вращающихся вставок используются стандартные значения крутящего момента. Всегда сверяйтесь со спецификациями производителя пластины, так как недостаточная затяжка может привести к ослаблению болта, а чрезмерная затяжка может привести к поломке болта.
Стандартизированы ли вставки с проволочной резьбой?
Да, большинство вставок соответствуют DIN 8140 (Европейский), НАСМ 21209 (Аэрокосмическая промышленность) или MS21209 (Военный стандарт). Эта стандартизация обеспечивает совместимость между производителями вставок, метчиков и инструментов для установки, хотя для критически важных применений рекомендуется проверка.
Можно ли устанавливать вставки в глухие отверстия?
Да, в глухих отверстиях работают как вставки с хвостовиком, так и без него. При использовании пластин с хвостовиком в глухих отверстиях убедитесь, что глубина отверстия соответствует полной длине пластины плюс зазор отлома хвостовика. Вставки без хвостовиков особенно выгодны для глухих отверстий, поскольку они исключают риск того, что в полости останутся незакрепленные хвостовики.
Что приводит к тому, что вставка «вращается» или выдвигается?
Вращение вставки в родительское отверстие указывает недостаточное радиальное давление , обычно вызвано: (1) неправильным размером метчика STI, что приводит к увеличению резьбы, (2) установкой в материал с твердостью/прочностью ниже минимального, или (3) использованием слишком короткой длины вставки для нагрузки. Для устранения неисправности необходимо высверлить и установить вставку большего размера или перейти на сплошную вставку с запиранием ключом.
