Что такое метчик резьбы?
A метчик резьбы представляет собой специализированный режущий инструмент, предназначенный для создания внутренней резьбы в предварительно просверленных отверстиях. Его функция заключается в удалении материала (нарезание метчиков) или смещении материала (формование метчиков) для создания винтовых канавок, в которых можно разместить винты, болты и другие резьбовые крепежные детали. Метчики для резьбы необходимы в обрабатывающей, автомобильной, аэрокосмической и сантехнической промышленности, где для сборки и механического крепления требуется точная внутренняя резьба.

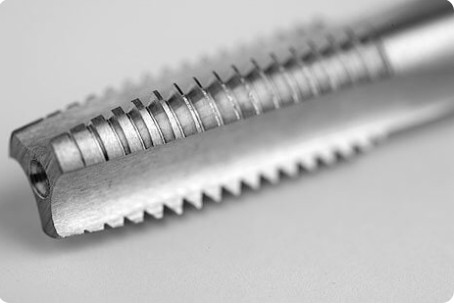

Метчики для резьбы обычно изготавливаются из закаленной хромистой стали, быстрорежущей стали (HSS) или твердого сплава, чтобы выдерживать силы резания и трение, возникающие в процессе нарезания резьбы. Инструмент имеет продольные канавки, образующие режущие кромки и каналы для эвакуации стружки, а также скошенный хвостовик, который направляет метчик в отверстие.
Основные функции метчика
Создание внутреннего потока
Основная функция метчика — нарезание или формирование внутренней резьбы в отверстиях. В отличие от инструментов для наружной резьбы (плашек), метчики работают изнутри цилиндрической поверхности, создавая охватывающую часть резьбового соединения. Это позволяет надежно прикрепить болты, винты и шпильки к металлическим, пластиковым или композитным заготовкам.
Ремонт и восстановление резьбы
Метчики выполняют важную функцию при ремонте поврежденной или сорванной внутренней резьбы. Повторно нарезая профиль резьбы, метчики могут восстановить изношенную резьбу до ее первоначальных характеристик, сохраняя дорогостоящие компоненты от списания. Это особенно важно при ремонте двигателей, техническом обслуживании оборудования и в аэрокосмической отрасли, где затраты на замену компонентов значительны.
Управление стружкой и эвакуация

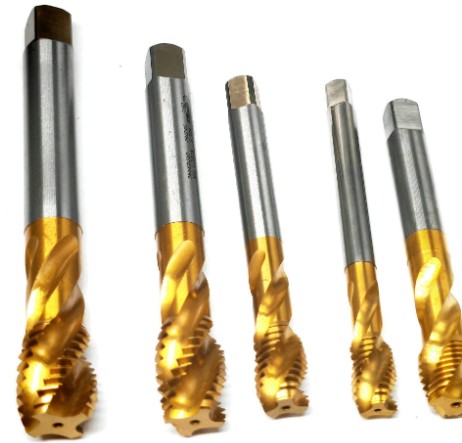

Метчики различной геометрии разработаны для эффективного удаления стружки. Метчики со спиральными канавками проталкивают стружку вперед (идеально подходят для сквозных отверстий), а метчики со спиральными канавками тянут стружку назад (необходимо для глухих отверстий). Эта функция эвакуации стружки предотвращает поломку инструмента и обеспечивает качество резьбы.
Как использовать метчик для расчета резьбы
Расчет размера резьбового сверла
Перед нарезанием резьбы необходимо просверлить пилотное отверстие нужного диаметра. Размер метчика рассчитывается таким образом, чтобы достичь приблизительно Зацепление резьбы 65–75 % , что обеспечивает оптимальный баланс силы и крутящего момента. Просто просверлить отверстие 0,2 мм заниженный может увеличить крутящий момент нарезания резьбы за счет 15–25% , что значительно повышает риск поломки.
Расчет числа оборотов и скорости подачи

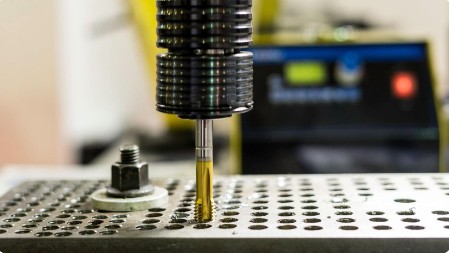

Для нарезания резьбы на станках с ЧПУ скорость шпинделя (об/мин) рассчитывается по формуле: Об/мин = (Скорость резания × 1000) / (π × Диаметр метчика) . Скорость подачи должна точно соответствовать шагу резьбы — любое несоответствие может привести к заеданию резьбы или поломке метчика. Например, метчик М6×1,0 требует подачи ровно 1,0 мм на оборот.
Расчет глубины глухих отверстий
При нарезании резьбы в глухих отверстиях рассчитывайте глубину сверления, чтобы обеспечить 3–5 шаговых длин зазора превышает требуемую глубину резьбы. Это предотвращает контакт крана со дном отверстия, что приводит к мгновенной поломке. Для резьбы M8×1,25, требующей глубины резьбы 20 мм, просверлите ее на глубину не менее 24–26 мм.

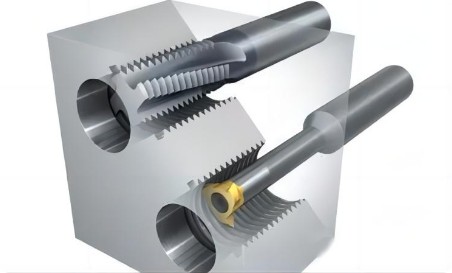

Нарезание резьбы по сравнению с другими методами нарезания резьбы
Ключевая идея: Фрезерование резьбы предпочтительно для материалов, превышающих 50 HRC или дорогие детали, потому что сломанные фрезы легче удалить, чем сломанные метчики. Предложения по нажатию формы Срок службы инструмента в 3 раза выше чем нарезка метчиков из алюминия, но ограничена материалами ≤36 HRC.
Разница между метчиком и метчиком с резьбой
Эти термины часто используются как взаимозаменяемые, но есть тонкие различия:
- «Нажмите» это общий термин для любого инструмента, используемого для создания внутренней резьбы, включая ручные метчики, машинные метчики и формовочные метчики.
- «Нарезка резьбы» В частности, относится к полному узлу режущего инструмента с определенной геометрией резьбы, канавками и конфигурацией хвостовика, предназначенному для изготовления стандартизированных профилей резьбы (например, UNC, UNF, метрическая).
В практическом использовании «нарезание резьбы» подчеркивает функцию инструмента по созданию винтовой резьбы, тогда как «нарезание резьбы» может относиться к более широкой категории инструментов. Оба термина описывают одно и то же фундаментальное семейство инструментов.
Как предотвратить поломку крана
Поломка метчика является одной из наиболее дорогостоящих неисправностей механической обработки, поскольку поломка метчика в глухих отверстиях часто требует извлечение EDM это может стоить дороже, чем сама деталь. Внедрите эти проверенные стратегии:
Оптимизация размера пилотного отверстия
Цель 75% вовлеченность потока а не 100%. Полная резьба увеличивает прочность лишь на 5%, но требует утроенного крутящего момента. Проверьте размер сверла при настройке — никогда не полагайтесь исключительно на данные программы.
Выберите правильную геометрию метчика
- Сквозные отверстия: Используйте метчики со спиральным концом (насадкой), которые толкают стружку вперед.
- Глухие отверстия: Используйте метчики со спиральными канавками, которые вытягивают стружку вверх.
- Глубокие отверстия (диаметр> 1,5×): Внедрить циклы постукивания клеем
Контроль параметров резки
Уменьшите скорость резания на 20–30% для закаленных сталей. Используйте режим жесткого нарезания резьбы в ЧПУ для синхронизации скорости шпинделя и скорости подачи — несоосность приводит к неравномерной нагрузке и разрушению.
Обеспечьте правильную смазку
СОЖ на масляной основе с противозадирными присадками превосходят водорастворимые СОЖ для нарезки резьбы. Недостаточная смазка нержавеющей стали 316L приводит к наклепу и заеданию.
Поддержание состояния инструмента и станка
- Заменяйте отводы заранее, исходя из ограничений количества потоков, не дожидаясь отказа.
- Убедитесь, что биение шпинделя ≤0,01 мм
- Используйте плавающие держатели метчиков, чтобы компенсировать незначительные перекосы.
Что такое глухое отверстие и какой кран следует использовать?
Определение глухой дыры
A глухая дыра Это отверстие, которое не проходит полностью через заготовку – оно имеет закрытое дно. В отличие от сквозных отверстий, глухие отверстия задерживают стружку внутри, что существенно усложняет создание резьбы. Глухие отверстия часто встречаются в блоках двигателей, гидравлических коллекторах и конструктивных элементах, где крепежные детали не должны выступать через противоположную сторону.
Рекомендуемые типы метчиков для глухих отверстий
Критическое требование: Для глухих отверстий всегда используйте спиральные канавки по возможности с внутренними каналами для охлаждающей жидкости. Они вытягивают стружку вверх и из отверстия, предотвращая налипание стружки на дно, вызывающее поломку. Для отверстий глубиной более 1,5× диаметра используйте нарезание резьбы — продвиньте на 2–3 витка резьбы, затем отведите назад, чтобы удалить стружку.
Как сохранить метчик резьбы
Очистка и хранение
После каждого использования тщательно очищайте краны щеткой и растворителем, чтобы удалить стружку и остатки СОЖ. Храните краны в отдельных отсеках или защитных чехлах, чтобы предотвратить повреждение кромок. Никогда не бросайте краны в ящики для инструментов, где они могут контактировать с другими инструментами.
Осмотр и заточка
Осмотрите режущие кромки метчиков под увеличением на наличие износа, сколов или наростов. Переточите канавки при обнаружении износа, но никогда не шлифуйте нижнюю часть флейты — это ослабляет инструмент. Во время перешлифовки удалите все изношенные части, чтобы восстановить правильную геометрию. Избегайте создания слишком узкой ширины площадки во время заточки.
Покрытие и обработка поверхности
Применяйте поверхностные обработки, такие как Нитрид титана (TiN) или оксид пара для уменьшения трения и продления срока службы инструмента. Покрытия TiCN особенно эффективны для изделий из нержавеющей стали. Повторное покрытие кранов позволяет достичь Увеличение срока службы инструмента в 2–3 раза инструментов без покрытия.
Управление жизнью
Установите заранее определенные пределы срока службы инструмента в зависимости от материала и количества резьб. Например, метчик из быстрорежущей стали из алюминия может обрабатывать 500–1000 лунок , а тот же кран из нержавеющей стали 316L может прослужить всего 50–100 лунок . Заменяйте метчики заранее: изношенные метчики нарезают резьбу меньшего размера и требуют более высокого крутящего момента, что увеличивает риск поломки.
Часто задаваемые вопросы о метчиках резьбы
Почему мой кран продолжает ломаться в глухих отверстиях?
Наиболее распространенной причиной является скопление стружки на дне отверстия . Переключитесь на метчики со спиральной канавкой, которые вытягивают стружку вверх, убедитесь, что глубина сверления обеспечивает достаточный зазор (на 3–5 шагов за глубину резьбы), и рассмотрите циклы нарезания резьбы с нарезанием резьбы для глубоких отверстий.
Могу ли я использовать один и тот же метчик для ручного и машинного нарезания резьбы?

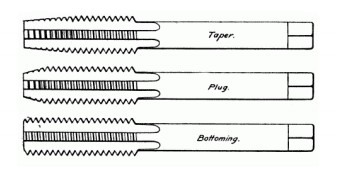

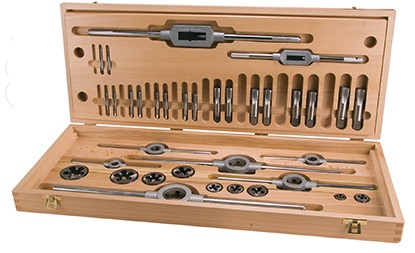

Ручные метчики (конусные, пробковые, нижние комплекты) предназначены для ручного использования с воротками и имеют определенную длину фаски для постепенной резки. Машинные метчики разработаны для использования на станках с ЧПУ/обрабатывающих центрах с синхронизированной скоростью подачи. Хотя ручные метчики можно использовать в машинах, машинные метчики не следует использовать вручную из-за их агрессивной геометрии.
В чем разница между нарезкой и формовкой метчиков?
Нарезка метчиков удалить материал для создания резьбы и производства стружки. Формовочные метчики (накатчики) вытесняют материал без образования стружки, создавая более прочную резьбу с лучшим качеством поверхности. Однако для формовочных метчиков требуются материалы с твердостью <36 HRC, и для получения резьбы немного большего размера требуются направляющие отверстия большего размера.
Как вытащить сломанный кран из отверстия?
Методы удаления включают в себя: (1) съемники для метчика, которые захватывают сломанный хвостовик, (2) электроэрозионную обработку (EDM) для выжигания метчика, (3) осторожное сверление левыми сверлами или (4) химическое растворение для дорогостоящих деталей. Профилактика всегда более рентабельна: удаление сломанного метчика может стоить дороже, чем сама заготовка.
Почему мои нити слишком тугие или слишком свободные?
Ослабленные нити указать отверстия слишком большого диаметра или изношенные метчики, режущие заниженный размер. Плотные нити порекомендуйте сверла меньшего размера, изношенные метчики, режущие меньшего размера (износ задней поверхности увеличивает диаметр делительного отверстия) или недостаточную смазку, вызывающую истирание. Всегда проверяйте размер сверла и указывайте классы допусков (6H для метрической системы, 2B для унифицированной) на чертежах.
Какую скорость резания следует использовать для нарезания резьбы?
Типичные скорости поверхности: Алюминий: 15–25 м/мин; Углеродистая сталь: 8–12 м/мин; Нержавеющая сталь: 4–8 м/мин; Закаленная сталь (>45 HRC): 3–5 м/мин. . Если сомневаетесь, начните с нижнего предела и постепенно увеличивайте. Чрезмерная скорость вызывает нагартование нержавеющей стали и накопление тепла, которое ускоряет износ.
