Что такое гайка для преобразования внутренней и внешней резьбы и как она работает?

Что такое Гайка для преобразования внутренней и внешней резьбы

Гайка для преобразования внутренней и внешней резьбы представляет собой небольшую цилиндрическую застежку, которая имеет две разные формы резьбы на одном корпусе: внешнюю резьбу на внешней стенке и внутреннюю резьбу, проходящую через отверстие. Он устанавливается в предварительно нарезанное или просверленное отверстие с использованием внешней резьбы, а после посадки внутренняя резьба принимает болт, шпильку или винт другого размера или стандарта резьбы. Этот компонент также обычно называют гайкой-адаптером резьбы, гайкой с двойной резьбой или гайкой-переходником резьбы, и все эти термины описывают одну и ту же основную функцию соединения двух разных характеристик резьбы в одной детали.

С практической точки зрения, резьбовой переходник такого типа позволяет безопасно вставить в отверстие, изначально рассчитанное на один крепеж, другой крепеж без механической обработки нового отверстия или изменения окружающей конструкции. Это особенно полезно, когда в оборудовании используется смешанная метрическая и дюймовая фурнитура, когда исходное отверстие изношено или повреждено, или когда изменение конструкции требует установки болта меньшего или большего размера в существующую точку крепления. Поскольку конверсионная гайка стандартизирует получаемую резьбу, она также поддерживает взаимозаменяемость сборок, для которых в противном случае потребовались бы детали, изготовленные по индивидуальному заказу.

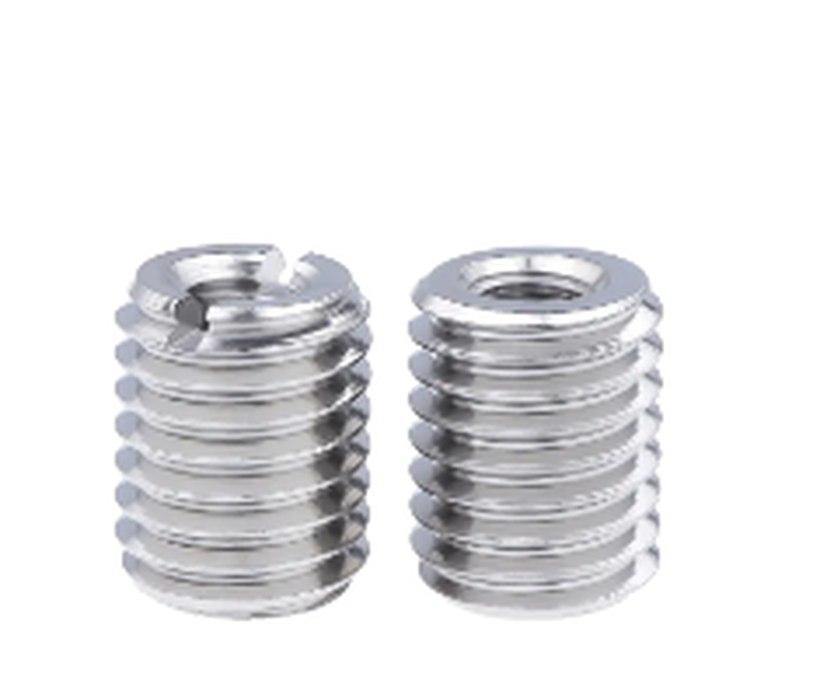

На фотографии выше показана гайка для преобразования внутренней и внешней резьбы из нержавеющей стали, выпускаемая в двух конфигурациях. Деталь слева имеет верхнюю часть с прорезью, что позволяет заворачивать гайку с помощью инструмента с плоским лезвием во время установки, тогда как часть справа использует верхнюю часть с простым отверстием и обычно закручивается с помощью внутреннего шестигранного ключа или специального установочного метчика. Обе детали имеют одну и ту же фундаментальную структуру: винтовую внешнюю резьбу на внешней поверхности для крепления к отверстию основания и отдельную внутреннюю резьбу внутри отверстия, в которую устанавливается ответный крепеж. Конверсионные гайки этого типа изготавливаются из углеродистой стали, нержавеющей стали или латуни, причем нержавеющая сталь обычно выбирается для применений, где устойчивость к коррозии является приоритетом.

Гайки с внутренней и внешней резьбой, гайки с двойной резьбой и резьбовые переходники этой общей конструкции широко применяются везде, где резьба, уже присутствующая в отверстии, не соответствует крепежу, который необходимо установить, включая сборку оборудования, монтаж автомобильных компонентов, техническое обслуживание оборудования и общий ремонт изношенных или поврежденных резьбовых отверстий.

Как работает гайка для преобразования внутренней и внешней резьбы

Принцип работы переходной гайки с резьбой прост, если две системы резьбы концептуально разделены. внешняя резьба зацепляется с основным материалом , будь то предварительно нарезанное металлическое отверстие, резьбовая втулка или ответное приспособление, и именно эта внешняя резьба определяет, как гайка удерживается в окружающей конструкции. внутренняя резьба зацепляет входящую застежку , и эта внутренняя резьба выбирается независимо от внешней резьбы, что позволяет детали переходить между двумя разными размерами или стандартами. Между установкой и окончательным использованием крутящий момент передается через тело самой гайки, поэтому толщина стенки и выбор материала влияют на то, какую нагрузку может выдержать узел.

При установке внешняя резьба забивается в базовое отверстие на заданную глубину, после чего внутреннее отверстие готово для приема ответного болта или винта. На изометрическом рисунке ниже показаны основные конструктивные особенности типичной гайки для преобразования внутренней и внешней резьбы, включая тело внешней резьбы, отверстие с внутренней резьбой, общую длину и внешний диаметр, которые вместе определяют, как деталь определяется и заказывается.

Как показано на изометрической диаграмме, внешняя и внутренняя резьба функционально разделены, хотя они имеют один и тот же корпус, что является основной конструктивной идеей каждой гайки для преобразования внутренней и внешней резьбы, гайки с двойной резьбой и резьбового переходника. Общая длина и внешний диаметр — это два размера, которые чаще всего используются для определения детали, поскольку они определяют, поместится ли гайка физически в пределах доступной глубины отверстия и зазора отверстия. Характеристика привода, будь то паз или внутренний шестигранник, влияет только на способ установки детали и не влияет на ее несущую способность после установки. Толщина стенки между внутренним отверстием и основанием наружной резьбы — еще один фактор, о котором следует помнить установщикам, поскольку более тонкая стенка обычно снижает крутящий момент, который деталь может безопасно выдержать во время установки. Понимание этой двухпоточной структуры облегчает выбор правильного размера при преобразовании метрического и дюймового оборудования, которое рассматривается в следующем разделе.

Типы резьб и охват стандартных размеров

Каждая гайка для преобразования внутренней и внешней резьбы определяется двумя отдельными обозначениями резьбы: одной для внешней резьбы и одной для внутренней резьбы, и каждая из них может независимо соответствовать либо метрической системе, либо единой дюймовой системе. А переходная гайка с метрической на дюймовую резьбу Это просто часть, где внешняя резьба соответствует одной системе, обычно метрической, а внутренняя резьба соответствует другой, обычно унифицированной грубой или единой тонкой. Именно эта гибкость делает гайки с двойной резьбой полезными на предприятиях, где одновременно обслуживается как метрическое, так и дюймовое оборудование.

В метрической системе резьба описывается стандартом общего назначения ISO 261, который определяет номинальные диаметры и связанные с ними серии крупного и мелкого шага. В дюймовой системе серии Унифицированный грубый (UNC) и Единый штраф (UNF), определенные в АСМЭ Б1.1, остаются наиболее широко используемыми обозначениями в машиностроении и автомобилестроении Северной Америки. Гайки для преобразования внутренней и внешней резьбы обычно производятся для номинального диапазона от M3 до M30 в метрической системе. , с сопоставимым ассортиментом, доступным в унифицированных грубых и унифицированных тонких обозначениях, что позволяет одному семейству продуктов обрабатывать отверстия широкого диапазона размеров без специальной оснастки.

При указании поставщика переходной гайки резьбы или запросе переходной гайки индивидуального диаметра обычно рекомендуется отдельно подтверждать обозначения внешней и внутренней резьбы, а также серию шага, а не предполагать, что одно обозначение размера охватывает обе резьбы. Это позволяет избежать несоответствий во время сборки и сокращает процесс поиска инженеров и специалистов по закупкам.

Варианты материалов и сравнительные характеристики

Гайки для преобразования внутренней и внешней резьбы обычно производятся из трех основных материалов: углеродистой стали, нержавеющей стали и латуни, и выбор между ними обычно сводится к балансу прочности, коррозионной стойкости и температурной устойчивости, требуемому применением. Углеродистая сталь обеспечивает высокие общие механические характеристики и часто используется для сборки стандартного оборудования, где рабочая среда сухая и контролируемая. Нержавеющая сталь тратит небольшое количество исходной прочности на значительно лучшую коррозионную стойкость, поэтому переходную гайку с резьбой из нержавеющей стали часто назначают для наружного оборудования, прилегающих к морским средам или компонентов, подвергающихся воздействию промывки и влажности. Латунь обеспечивает хорошую обрабатываемость и полезную электро- и теплопроводность, и ее часто выбирают для корпусов электроники или прецизионных инструментов, где сопротивление истиранию и немагнитные свойства имеют большее значение, чем пиковая прочность.

В приведенной ниже таблице представлено относительное сравнение этих трех материалов по трем параметрам производительности по общей шкале от нуля до десяти. Значения являются иллюстративными и предназначены для отражения общепризнанных взаимосвязей свойств материалов, а не результатов одного отчета о лабораторных испытаниях, поэтому их следует использовать в качестве общего ориентира для планирования, а не точной спецификации.

Как показано на диаграмме, углеродистая и нержавеющая сталь имеют высокие показатели прочности на разрыв, что объясняет, почему обе стали часто выбирают для соединений несущих машин. Нержавеющая сталь демонстрирует явное преимущество в устойчивости к коррозии, что соответствует ее широкому использованию в качестве гайки для преобразования резьбы из нержавеющей стали во влажных условиях или на открытом воздухе. Латунь немного уступает по прочности на разрыв, но остается практичным вариантом, когда обрабатываемость и немагнитные свойства более важны, чем способность выдерживать пиковые нагрузки. Температурные допуски следуют аналогичной схеме: нержавеющая сталь обычно сохраняет механические свойства в более широком диапазоне, чем латунь. Ни одно из этих различий не делает один материал универсальным, и правильный выбор зависит от соответствия материала конкретным механическим и экологическим требованиям сборки.

Грузоподъемность и конструкция зацепления резьбы

Величина нагрузки, которую может перенести гайка резьбового адаптера до того, как резьба будет снята или вытянута, тесно связана с доступной длиной зацепления резьбы, а это означает, насколько глубоко внешняя резьба посажена в базовое отверстие. Общие рекомендации по конструкции крепежа, включая рекомендации, широко документированные в таких ресурсах, как «Справочник машинного оборудования», указывают на то, что усилие на выдергивание быстро увеличивается по мере увеличения длины зацепления с небольшой глубины, а затем выравнивается, когда зацепление достигает примерно в полтора-два раза номинального диаметра. За пределами этой точки дополнительная глубина обеспечивает сравнительно небольшую дополнительную прочность сцепления, поскольку внешняя резьба, ближайшая к входу в отверстие, несет непропорциональную долю нагрузки.

Это соотношение является общим инженерным принципом, а не фиксированным числом для каждой детали, поскольку фактическая производительность также зависит от твердости основного материала, класса посадки резьбы и качества установки. Тем не менее, показанная ниже тенденция является полезным ориентиром при планировании при принятии решения о том, насколько глубоко должно быть нарезано отверстие для установки данной конверсионной гайки, особенно для гайки с двойной резьбой для тяжелых условий эксплуатации, предназначенной для машин, где соединение будет подвергаться повторяющимся нагрузкам.

Кривая резко возрастает между неглубоким зацеплением и примерно одним номинальным диаметром, что является областью, где достигается большая часть полезной удерживающей силы. При диаметре в один-два раза кривая продолжает подниматься, но более медленными темпами, демонстрируя уменьшающуюся отдачу по мере дальнейшего увеличения глубины взаимодействия. За пределами примерно двух диаметров тенденция выравнивается, указывая на то, что дополнительная глубина отверстия не приносит практической пользы для большинства стандартных применений. Эта закономерность соответствует общей механике резьбы, согласно которой первые несколько витков резьбы несут большую долю осевой нагрузки, чем резьбы, расположенные дальше по отверстию. Для инженеров, определяющих оригинальные детали переходной гайки с резьбой, эта тенденция поддерживает выбор длины зацепления в диапазоне от полутора до двух диаметров в качестве разумной общей цели для сбалансированной прочности без чрезмерной глубины отверстия.

Типичные сценарии применения в разных отраслях

Гайки для преобразования внутренней и внешней резьбы и гайки с двойной резьбой встречаются в широком диапазоне промышленных условий, а четыре категории ниже представляют общие области, где эти компоненты для преобразования промышленной резьбы используются наиболее часто. Сборка автомобилей остается одной из крупнейших областей применения. , охватывающий компоненты двигателя, корпуса трансмиссии и точки крепления шасси, где стандарты смешанной резьбы являются общими для разных платформ транспортных средств. За ними следует общее машиностроение, где гайки-переходники с резьбой используются как при первоначальной сборке, так и при ремонте зачищенных или поврежденных отверстий в полевых условиях. Аэрокосмическая и железнодорожная отрасли, как правило, требуют более строгого отслеживания и согласованности материалов, в то время как гидравлические системы и другое специализированное оборудование составляют оставшуюся долю.

В приведенной ниже таблице представлена ​​общая иллюстративная разбивка этих категорий применения, призванная отразить широко наблюдаемые модели использования в секторе резьбовых соединений, а не цифры, взятые из одного конкретного исследования рынка.

На автомобильное и общее машиностроение вместе приходится большая доля в этой наглядной разбивке, что согласуется с тем фактом, что оба сектора сочетают высокие объемы сборки с частой необходимостью совмещать метрические и дюймовые метизы на одной производственной линии. Аэрокосмическая и железнодорожная отрасли составляют меньшую, но все же значительную долю, и эти отрасли обычно уделяют дополнительное внимание отслеживанию материалов и документированному контролю качества, учитывая критический характер соответствующих сборок с точки зрения безопасности. Гидравлическое и другое специализированное оборудование представляет собой оставшуюся часть, где переходные гайки часто используются для адаптации фитинговых отверстий или ремонта резьбовых соединений на насосах и коллекторах. Относительные размеры этих сегментов могут меняться в зависимости от региональной промышленной структуры, поэтому читатели должны рассматривать диаграмму как общую ориентацию, а не как точное измерение рынка. Тем не менее, этот шаблон полезен для понимания того, почему компоненты преобразования промышленных потоков разрабатываются для одновременного обслуживания нескольких секторов, а не одного узкого варианта использования.

Совместимость материалов и окружающей среды

Выбор подходящего материала для конкретной рабочей среды является одним из наиболее практичных решений при поиске производителя гаек с двойной резьбой для конкретного проекта. Приведенная ниже тепловая карта суммирует общую пригодность для четырех распространенных сред, при этом более темный оттенок означает более сильное общее соответствие, основанное на хорошо установленных характеристиках материала, а не на формальной матрице испытаний. Такого рода сравнение полезно на ранней стадии рассмотрения проекта, до того как будет принята окончательная спецификация, поскольку оно показывает, какое семейство материалов стоит оценить в первую очередь для данной среды.

Углеродистая сталь хорошо подходит для общего машиностроения, где окружающая среда обычно сухая и контролируемая, но ее пригодность снижается в морских или агрессивных условиях без дополнительного покрытия или покрытия. Нержавеющая сталь имеет высокий рейтинг пригодности для большинства сред, поэтому она так часто упоминается в спецификациях гаек с внутренней и внешней резьбой, используемых на открытом воздухе или в зонах промывки. Латунь, как правило, хорошо подходит для электроники и прецизионных приборов, где ее немагнитные свойства и проводимость более ценны, чем исходная прочность, а ее коррозионная стойкость находится между углеродистой сталью и нержавеющей сталью в общепромышленных условиях. Эти шаблоны основаны на хорошо документированных материалах, а не на собственных данных, и предназначены в качестве отправной точки для проверки материалов, а не замены инженерной экспертизы, специфичной для окружающей среды. Покупатели, выбирающие поставщика переходных гаек для новой программы, часто используют простую матрицу подгонки, подобную этой, чтобы составить список возможных материалов, прежде чем запрашивать подробные механические данные.

Руководство по установке

Правильная установка гайки для преобразования внутренней и внешней резьбы напрямую влияет на качество готового соединения, а приведенная ниже общая последовательность отражает обычную практику как для вариантов с прорезями, так и без прорезей. Подготовка базового отверстия — это шаг, который, скорее всего, повлияет на окончательные характеристики, поскольку направляющее отверстие меньшего размера или смещение может привести к перекосу резьбы во время установки. Шаги представлены в типичном порядке, хотя для конкретных продуктов могут быть предусмотрены дополнительные рекомендации поставщика для необычных базовых материалов или условий с высокой вибрацией.

1. Подтвердите размер внешней резьбы относительно резьбового отверстия и размер внутренней резьбы относительно крепежного элемента, который будет установлен, проверяя как диаметр, так и серию шага.
2. Осмотрите направляющее отверстие на чистоту, удалив любую стружку, масло и мусор, которые могут помешать полному зацеплению резьбы.
3. Нанесите состав для фиксации резьбы, если его применение связано с вибрацией или повторяющимися циклическими нагрузками, следуя инструкциям производителя состава относительно времени отверждения.
4. Вставьте переходную гайку в отверстие с помощью соответствующего инструмента, будь то плоская отвертка для детали с прорезью, шестигранный ключ или установочный метчик для детали без прорези, удерживая инструмент на одной линии с осью отверстия.
5. Установите гайку на указанную глубину, обычно заподлицо с окружающей поверхностью или немного ниже нее, если только конструкция не требует определенного зазора.
6. Перед установкой ответного болта, шпильки или винта убедитесь, что внутренняя резьба чистая и не повреждена, затем затяните ее с моментом затяжки, соответствующим размеру и материалу внутренней резьбы.

Пропуск этапа подготовки отверстия является одним из наиболее распространенных источников проблем при установке, поскольку мусор, оставшийся в отверстии, может помешать полной посадке внешней резьбы и уменьшить эффективную длину зацепления, обсуждавшуюся ранее в этой статье. Для многократного производственного использования многие сборочные бригады стандартизируют конкретный приводной инструмент и настройку крутящего момента для каждого размера конверсионной гайки, что помогает поддерживать стабильные результаты на всей сборочной линии.

Гайка-адаптер резьбы и стандартная однорезьбовая гайка

Стоит отличать гайку для преобразования внутренней и внешней резьбы от обычной однорезьбовой гайки, поскольку эти две части решают разные задачи, хотя на первый взгляд они могут выглядеть одинаково. Стандартная гайка имеет только один размер резьбы и предназначена для крепления болта соответствующей спецификации, тогда как конверсионная гайка, двойная гайка или гайка-переходник резьбы имеют два независимых обозначения резьбы на одном корпусе. В таблице ниже приведены основные функциональные различия между двумя типами деталей.

Это различие имеет наибольшее значение во время закупок, поскольку указание стандартной гайки, когда действительно необходима функция преобразования, не решит проблему несоответствия резьбы. Инженеры и покупатели, выбирающие поставщика переходной гайки с резьбой, должны четко указать, что требуется деталь с двойной резьбой, а также обозначения обеих резьб, чтобы избежать задержек при составлении цен и отборе проб.

Возможность настройки OEM и ODM

Помимо стандартных размеров по каталогу, многим группам закупок требуется специальная OEM-деталь переходной гайки с резьбой, изготовленная по конкретному чертежу, с нестандартной комбинацией внутренней и внешней резьбы, измененной общей длиной или особой отделкой поверхности. Для индивидуальной разработки такого рода обычно требуется производитель, располагающий собственными инструментами, автоматизированным производственным оборудованием и системой качества, которая может обеспечивать жесткие допуски на размеры при больших объемах производства. Это особенно актуально для автомобильных и аэрокосмических программ, где документация и отслеживание деталей часто требуются наряду с самим физическим оборудованием.

Масштаб производства и управление качеством

Поскольку спрос на стандартизированные компоненты резьбовых соединений в автомобильном и общем машиностроительном секторах продолжает расти, производители, сочетающие инженерную поддержку с автоматизированными производственными мощностями, все чаще полагаются как на стандартные, так и на заказные детали. Предприятие, оснащенное сотнями станков и автоматизированными производственными линиями, обычно может перейти от утверждения образца к серийному производству более эффективно, чем небольшая мастерская, что является важным фактором для программ OEM с определенными графиками поставок. Последовательный контроль процесса для каждой производственной партии — это то, что в конечном итоге обеспечивает отслеживаемое и повторяемое качество деталей, что важно для производителя гаек с двойной резьбой так же важно, как и для любого другого поставщика прецизионных крепежных изделий.
